高效能降低延迟和效率极大化

低延迟可用来实时控制和加快反应速率。主流型AT32F403A/407系列和高效能AT32F435/437系列MCU能够解决低延迟的难题，主频高达240MHz和288MHz，实现M4业界通用型MCU最高主频，同时支持FPU浮点运算，提供256~4032KB Flash、96~512KB SRAM超大内存选择，丰富的外设资源和可扩充性，支持XMC储存器扩增，和多通道12-bit高速ADC及DAC，将AT32 MCU关键应用组件和功能区块整合，提高开发效率并降低成本。AT32 MCU全系列产品中，AT32F435/437以其超高性能形成强大的竞争优势，CPU运算效能高达360DMIPS，CoreMark跑分可高达1002.74分(3.482 CoreMark/MHz)，大幅提升设备运作效能。而通讯传输的稳定性作为串连整个物联网系统中的重要能力，AT32F407系列和AT32F437系列，兼容IEEE-802.3 10/100Mbps以太网络控制器，且AT32F435/437系列采用高速5.33Msps ADC独立引擎，提升传输速率和稳定性，满足各种运动控制和智能控制对高运算力的需求。


高精确度和可靠性

精确度通常与传感器或物联网节点应用相关，传感器具备感应、无线通信和处理信息的能力，通过AI算法推理、预测行为并做出判断，AT32 MCU正是针对此类需求提供了完美的解决方案。如超值型AT32F415系列，以高达150MHz的CPU速度和多种通讯接口优势，如UART、SPI、I2C、SDIO、USB OTG及CAN等丰富外设集成，应用于智能家居方案，成为Amazon合作伙伴之一。当MCU运行Amazon Connect Kit(ACK)协议，设置Wi-Fi连网，通过智能音箱Amazon Echo或Alexa APP语音控制，为传统墙面开关添加语音功能和调光控制系统，轻松升级智能调光开关；另一款超值型产品AT32F425，以USB OTG高性价比为特色，高达96MHz的CPU运算速度和120DMIPS CPU运算效能，CoreMark跑分可达326.57分(3.402 CoreMark/MHz)。内存最高可支持68KB Flash达最大空间使用和20KB SRAM，外设集成OTG控制器、CAN总线、红外线(IR)定时器、4组USART和一个2Msps的12-bit ADC等，由各项关键组件所组成，满足客户对于设备的高速数据采集和混合信号处理应用要求，降低开发难度与成本，同时提高精确度和确保信号的完整性。


低功耗运行和快速唤醒能力

由于终端设备要在短时间内进行高速数据采集和通讯传输，低功耗MCU在设备进行边缘运算时，能有效处理内存空间和通讯时间降低能耗。多数终端设备都采用电池作为主要供电来源，为延长其供电时间，AT32 MCU全系列支持睡眠(Sleep)、深睡眠(Deepsleep)及待机(Standby)三种模式，且具备多个WKUP引脚高速唤醒待机模式，实现低流运行、低流待机及快速唤醒能力。

常见的物联网应用小至家庭大至整个城市系统网络，无线则是串起IoT系统中最重要的通讯方式。当信号采集设备散布在各应用场景，无法依靠人工频繁地更换电池时，就必须通过低功耗MCU来维持设备的长时间运作，因此雅特力整合一款无线型AT32WB415微控制器，兼具低功耗和无线功能，采用蓝牙5.0，主频高达150MHz，CPU运算效能高达187.5DMIPS，CoreMark跑分可高达400.84分(2.672 CoreMark/MHz)。提供丰富的通讯接口及内存资源，集成蓝牙射频(RF)收发器和基带(baseband)功能，且蓝牙接收(RX)最大值可达到-97dBm，发射功率(TX)介于-20dBm至+4dBm。产品中内置天线，支持超过30m有效范围距离传输，传输速度最快可达到2Mbps，AT32WB415系列在价格上具有竞争优势，对于一些成本敏感的联网装置不失为理想选择。


提升数据安全性及隐私

终端装置进行联网时会产生的大量敏感数据，为确保用户隐私和数据安全，MCU在数据储存中的受保护区管理(带有硬件的访问控制)和严格的编程流程规划以及操作中管理访问权限的应用至关重要。雅特力自行开发的sLib安全库(Security Library)，可支持密码保护指定范围程序区，方案商烧录核心算法到此区域，提供给下游客户做二次开发，强化产品本身的安全性、可靠性和二次开发的使用便利性。通过建立完整的系统生态链，包含开发环境、实时操作系统(RTOS)以及通过雅特力验证的第三方软件资源，符合国际电工委员会(IEC)制定的IEC-60730国际安全标准规范，提供给工程人员便利性，有助于产品快速开发上市。

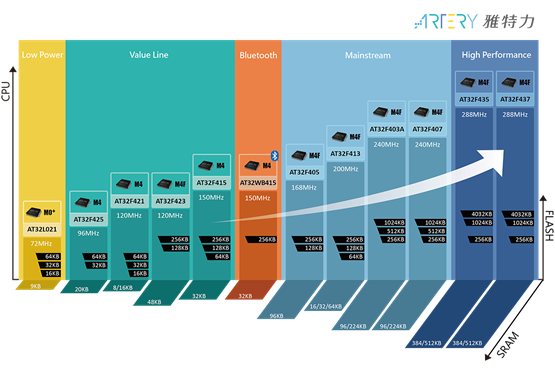

未来无论在哪个应用领域上，都需要更多的联网设备，尤其在工业物联网、消费性电子和无线产品等，这些设备都需具备多元的通讯和复杂的运算控制能力，因此更加需要32-bit MCU提供高运算、高速数据传输和强大的数据处理技术。身为MCU芯片开发者随时面临多方考验，例如效能提升、数据传输安全、设备联网通讯、无线传输的质量等议题。对此，雅特力正全力投入打造一个全方位的MCU平台生态系统，专注于开发ARM® Cortex®-M4/M0+内核MCU，内建数字信号处理器(DSP)、单精度浮点运算(FPU)、高速的CPU效能、相对业界更大的内存、丰富的外设、自主研发的sLib二次开发安全库，以及多样化的封装选择，适合物联网业者在有限预算的情况下，满足更高的规格要求和不同领域应用便利性，下一步将朝向28nm/40nm先进制程、高效能的市场研发精进，期望在主频效能、功耗和封装尺寸等各方面带来超越竞争对手的产品优势。
